UMBRA S1S63-12M4 umbra 丝杠精度等级
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1S系列(直径06-160)
- 类型:
- 属性: UMBRA S1S63-12M4 umbra 丝杠精度等级，-UMBRA S1S63-12M4 umbra 丝杠精度等级-UMBRA S1S63-12M4 umbra 丝杠 UMBRA丝杆的精度等级主要根据其径向跳动公差（T）来划分。根据不同的径向跳动公差，UMBRA丝杆的精度等级可分为P1级、P2级、P4级、P5级和P6级。这些等级代表着丝杆在不同方向上的精度要求，精度越高，丝杆的性能表现越好。 UMBRA S1S63-12M4 umbra 丝杠精度等级 umbra滚珠丝杠的核心设计在于其滚珠路径的优化。通过使用特-UMBRA S1S63-12M4 umbra 丝杠精度等级--UMBRA S1S63-12M4 umbra 丝杠精度等级-

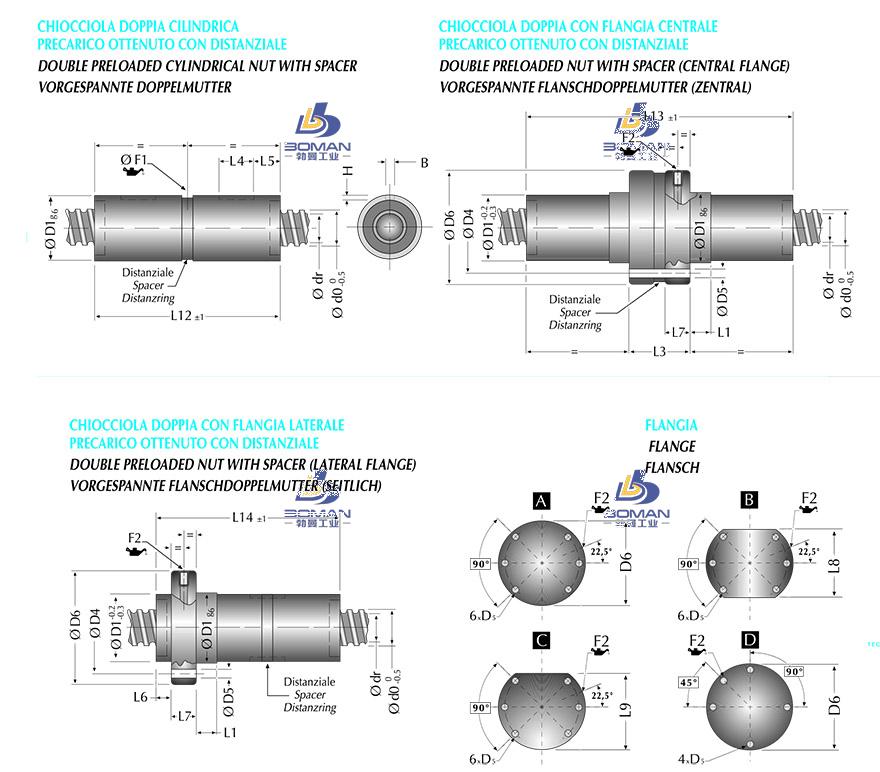

UMBRA S1S63-12M4 umbra 丝杠精度等级 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 56,8 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 7.144 |
|
| 精度等级 | ||
| 螺母直径 | 90 |
|
| 法兰直径 | 125 |
|
| 螺母长度 | 154 |
|
| 螺母安装 | PCD | 108 |
| 额定动负载 | CaN | 87200 |
| 额定静负载 | C0aN | 232200 |
| 有效圈数 | 4+4 |
|
| 法兰盘宽度 | 18 |
|
| 法兰安装孔通孔直径 | 11,0 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 2941 |
UMBRA S1S63-12M4 umbra 丝杠精度等级此型号部分数据来源于NSK W3214C-12PSS-C5Z20BB 丝杠市场前景分析
